ZJ&ZJP罗茨泵的联系和区别

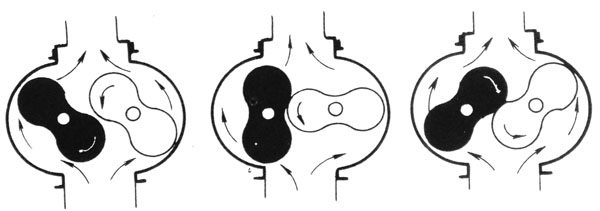

• 罗茨泵工作原理：利用两个8字形转子在泵壳内作反向同步转动，从而完成吸气和排气的过程。如下图所示：

罗茨泵特点：罗茨泵不能单独工作，必须与前级泵（如旋片泵，滑阀泵， 水环泵等）组成罗茨机组使用。

罗茨泵的工作曲线如下图所示：

罗茨泵的应用范围：

本泵广泛应用于真空镀膜，化工，食品，医药，冶炼，电机制造等行业。特别是当它的前级泵采用双级水环泵时，能抽除含大量水蒸气的其他，因此它非常适用于蒸馏蒸发,冷冻干燥等生产过程。

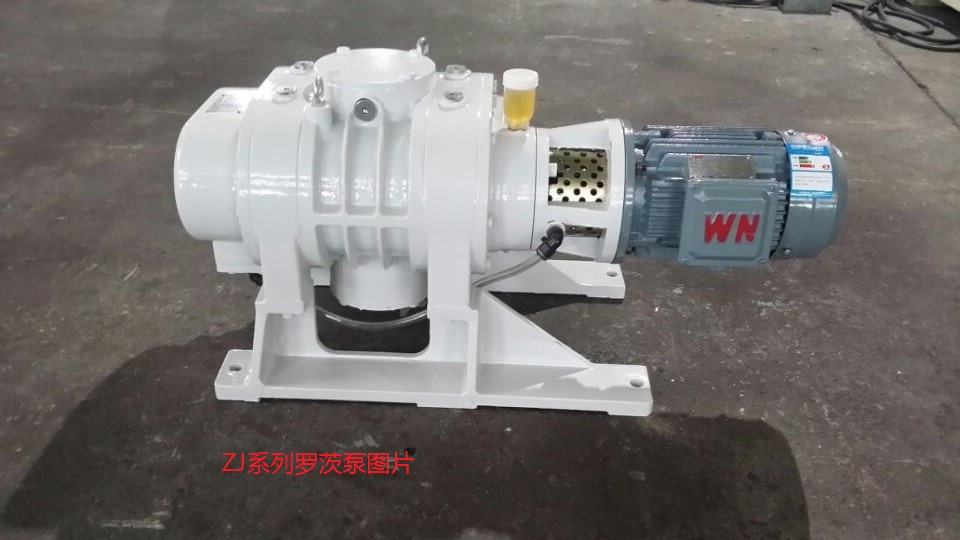

ZJ&ZJP区别：ZJ系列不带旁通阀，ZJP带旁通阀。如下图所示：

旁通阀作用：罗茨泵进气口和排气后之间的压差是受到限制的。ZJP系列罗茨泵载进排气口之间设置了一旁通阀。当进排气的压差达到一定值时，旁通阀机会自动打开，排气口出的部分气体就会通过旁通阀和反流通道返流到进气口，这就大大降低了高压差下罗茨泵和前级泵的运行负荷。同时，因为打开的旁通阀具有泄流作用，可以确保ZJP系列真空泵和前级泵可以同时启动而不会使罗茨泵和前级泵过载。

链接：罗茨真空泵

编辑： 张兰（上海坎特真空科技有限公司）
