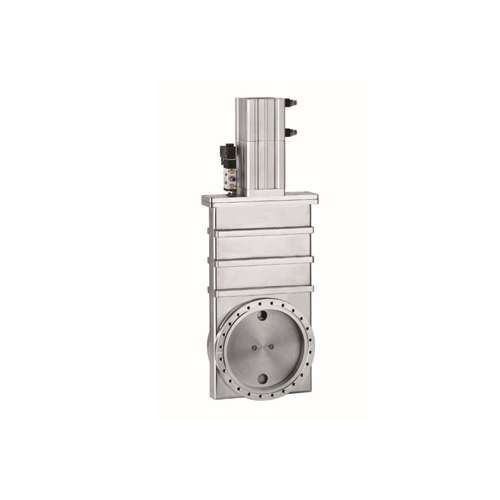

CCQ型系列气动超高真空插板阀

产品描述: CCQ型系列气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，通过传动杆推（拉）动连杆机构，驱动阀板沿轴向运动，实现阀板开启或关闭，从而达到在超真空系统中接通或切断气流的目的。在结构设计上合理，在外观上美观，并具有动作平稳，体积小，流量大，使用可靠，密封性能好和寿命长等优点，能广泛应用于超高真空设备中。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介绍
参数
应用
视频

CCQ型系列气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，通过传动杆推（拉）动连杆机构，驱动阀板沿轴向运动，实现阀板开启或关闭，从而达到在超真空系统中接通或切断气流的目的。在结构设计上合理，在外观上美观，并具有动作平稳，体积小，流量大，使用可靠，密封性能好和寿命长等优点，能广泛应用于超高真空设备中。

适用的工作介质为洁净的空气及非腐蚀性气体。

主要技术性能:

适用性 (Pa)	105～1.3×10-7
阀门泄漏率(Pa.L/S)	DN≤200为≤1.3×10-7 DN≥250为≤6.7×10-7
适合温度（℃）	≤150(except gearing)
两次阀门打开它们之间的压差(Pa)	≤2.7×103
空气压力（MPa）	0.4～0.6
电源电压	标准：AC220V/50Hz 特别指定：AC110V；DC24V；DC12V etc.
信号反馈	标准：没有型号反馈特别指定：微型开关 DC/AC5～240V

特性说明:

型号	通径（DN）	外形尺寸							法兰尺寸
型号	通径（DN）	A	B	C	D	E	H	L	ΦD	ΦB	ΦG	ΦK	n-d	F
CCQ-63	63	130	64	110	54	170	66	368	114	92.2	82.4	77	8-M8	12
CCQ-80	80	166	77	140	61	210	70	450	130	110	99	93	16-M8
CCQ-100	100	186	77	160	72	230	70	490	152	130.3	120.6	115	16-M8
CCQ-150	150	234	78	207	96	307	78	626	202	181	171.4	166	20-M8	15
CCQ-200	200	280	98	254	121	382	80	750	253	231.8	222.1	217	24-M8
CCQ-250	250	342	117	312	148	462	92	812	305	284	273.1	267	32-M8
CCQ-320	300	449		425	212	670	130	1200	425	338.1	326.4	320	32-M10	18
CCQ-400	400	536		512	256	810	130	1394	512	437.9	424.4	419	40-M12	18
