GM 系列高真空隔膜阀首页 >>真空阀>>

GM 系列高真空隔膜阀

GM 系列高真空隔膜阀

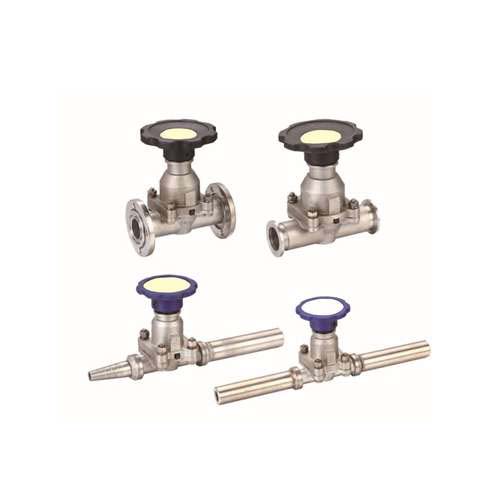

产品描述: GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介绍
参数
应用
视频

GM型系列高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接(即两端焊接)，焊接式II型连接(即一端焊接，另一端插入)。阀门适用的工作介质为空气及非腐蚀性气体。

主要技术性能

应用范围(Pa)	105～1.3×10-4
阀泄漏率(Pa.L/S)	≤1.3×10-4
中温（℃）	-25～+80(sealing material is chemigum) -30～+150(sealing material Viton)
安装位置	任意

法兰连接和整体尺寸(mm)

型号	直径(DN)	ΦD	ΦB	ΦW	H	L	n-ΦC	法兰标准
GM-10	10	46	36	55	75	75	4-Φ6	JB919
GM-25	25	70	55	90	115	120	4-Φ7	GB/T6070
GM-40	40	100	80	100	132	150	4-Φ9
GM-50	50	110	90	100	157	180	4-Φ9

快速卸载法兰连接和总体尺寸

型号	直径(DN)	ΦD	ΦB	ΦW	H	L	法兰标准
GM-10/KF	10	30	12.2	55	75	75	GB4892
GM-25/KF	25	40	26.2	90	115	100
GM-40/KF	40	55	41.2	100	132	150
GM-50/KF	50	75	52.2	100	157	180	/

焊接型连接和总体尺寸类型

型号	直径(DN)	ΦD	ΦW	H	L
GM-10-H(Ⅰ)	10	19	55	75	150
GM-25H(Ⅰ)	25	32	90	115	200
GM-40H(Ⅰ)	40	45	100	132	240
GM-50H(Ⅰ)	50	57	100	157	240
GM-10H(Ⅱ)	10	9	55	75	150
GM-25H(Ⅱ)	25	19	90	115	200
