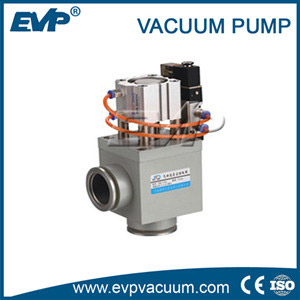

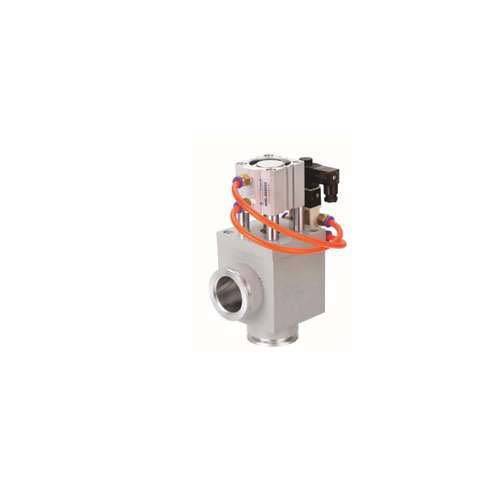

GDQ-J（b）-A系列高真空减震阀（角阀）

产品描述: GDQ-J（b）-A系列高真空减震阀（角阀）本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。阀门适用介质为空气及非腐蚀性气体。

0086-21-50878057

0086-21-50878067

contact@evpvacuum.com

< >

介绍
参数
应用
视频

GDQ-J(b)-A型系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。阀门适用介质为空气及非腐蚀性气体。

基本尺寸

应用范围(Pa)	2×105～1.3×10-6
阀泄漏率(Pa.L/S)	≤1.3×10-7
适合温度（℃）	-25～+40
空气压力（MPa）	0.4～0.6
法兰标准	GB4982
安装位置	任意
数值	标准技术：AC220V / 50Hz 特别适用于AC110V; DC24V; DC12V
信号反馈	标准技术：无信号反馈特别适用于微动开关DC / AC5〜240V

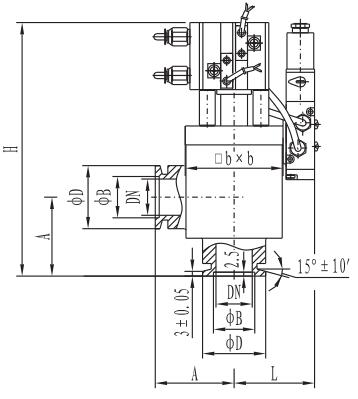

外形尺寸

型号	直径(DN)	ΦD	ΦB	H	A	L	bxb
GDQ-J10(b)A	10	30	12.2	139	40	40	40×40
GDQ-J16(b)A	16	30	17.2	139	40	40	40×40
GDQ-J25(b)A	25	40	26.2	161	50	51	62×62
GDQ-J40(b)A	40	55	41.2	191	65	60	80×80
