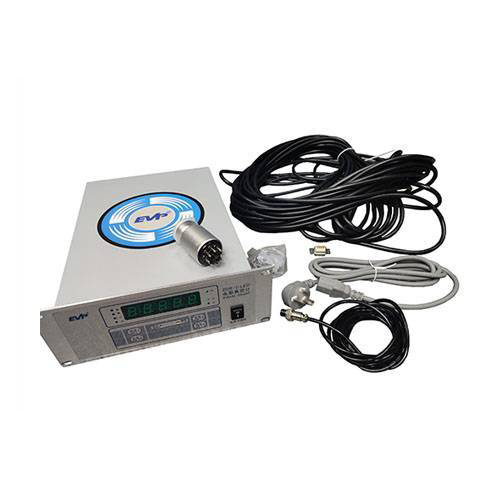

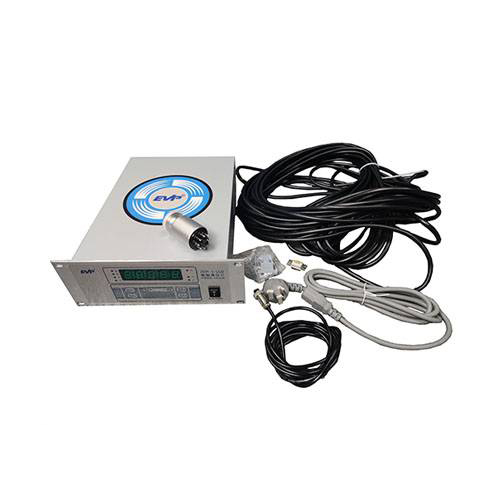

ZDR-I-LED 电阻真空计

电阻真空计(又称皮拉尼真空计)，采用本公司潜心研究的经过特殊稳定化处理的ZJ-52T电阻规；同时结合电阻规特性精心调校电子学参数，并采用先进的恒功率定温技术，以及微处理器对规管的非线性线性化处理技术。基于此，该真空计系列具有超强的稳定性能、宽广的有效测量量程、极快的响应速度、较小的零点/满度漂移等特性。为适应真空设备自动化技术，并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。特别适用于真空应用设备的粗真空、低真空测量与控制。

◆ 技术参数：

• 配用规管：ZJ-52T电阻规
• 测量范围：1×105 ～1×10-1 Pa
• 测量路数：3～6路
• 控制路数：1个控制点/每路测量
• 控制范围：5×103 ～5×10-1 Pa
• 控制方式：继电器触点输出，负载能力 AC220V/3A (或DC28V/3A)无感负载
• 电源：220V ± 10% 50Hz
• 功耗：20W
• 重量：4Kg/3Kg（视机箱尺寸而定）
• 机箱尺寸：宽×高×深: 265×119×280mm / 480×119×280mm 默认

◆ 性能特点：

• LED绿屏数字显示
• 宽广的测量范围
• 快速的反应速度
• 微处理器修正规管非线性，减少了测量误差
• 光电隔离，数字滤波，增强了抗干扰能力
• 点控或区域继电控制输出，控制点具掉电保护记忆功能
• PVC 彩色面板，外型美观大方

◆ 选配扩展功能及选件：

• 选配功能:0～5/10V /10mV， 0/4～10/20mA 等真空度摸拟量输出
• 选配功能:打印机及接口
• 选配功能: RS232 、RS485等单向或双向接口输出
• 规管接口选件：DN16/25/35CF;DN10/16/25/40KF; NPT; VCR; G管螺纹等不同接口
• 线长选件:3米/5米/10米/15米/20米/25米/30米……**长至100 米

说明：

1、仪器有效测量范围：3 ×10³ ～ 5 ×10^-1 Pa

1 × 10⁵ ～ 3 × 10³ Pa 及5 × 10^-1～1 ×10^-1 Pa 测量值仅作参考。
2、测量值（用干燥空气或氮气校准的值）与气体成份有关，若需测量特殊气体的真空度，应选用其它相应型号的真空计。
